计算机体系结构的总复习

课内使用的是《Computer Organization and Design: The Hardware/Software Interface, 6th Edition》一书。
参考资料：

• CAAQA中文版
• RISC-V手册

Introduction

什么是计算机体系结构？
根据目标机器的特定需求，在成本、功耗、可用性等约束下最大化机器性能。包括 ISA、计算机组织（微体系结构）和硬件实现。

关键设计思想

1. 抽象（Abstraction）

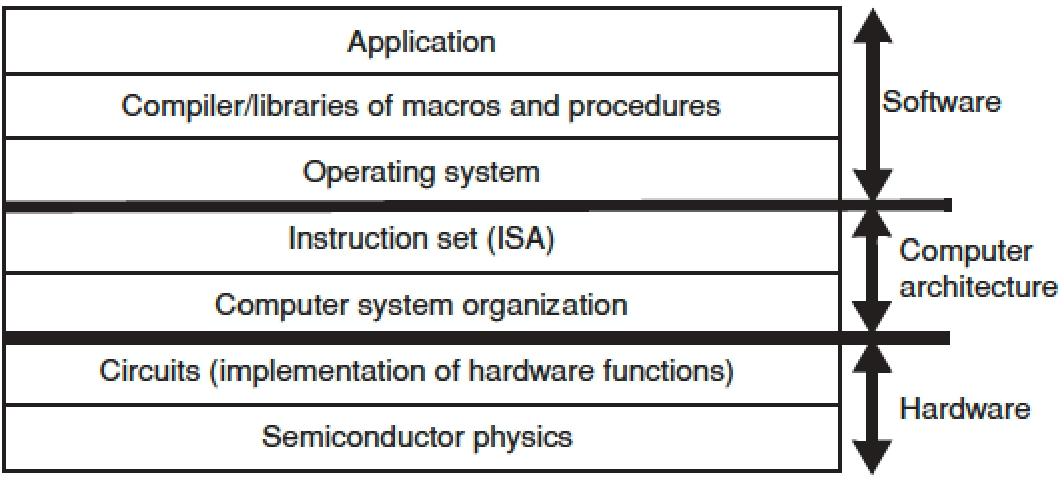

   • 分层设计：应用层 → 编译器 → OS → ISA → 硬件电路
   • 关键价值：简化复杂系统设计（如指令集抽象）


2. 摩尔定律（Moore’s Law）

   • 原始表述（1965）：晶体管密度每1-2年翻倍
   • 现代挑战：
     • 3D堆叠（如Cerebras晶圆级芯片，1.2万亿晶体管）
     • Chiplet技术（AMD GPU应用，解决良率问题）
     • 功耗墙：因芯片功耗密度过高导致的物理限制

3. 局部性原理与存储层次

   • 存储金字塔：寄存器 → L1/L2/L3缓存 → 主存 → 虚拟存储 → 磁盘

4. 冗余容错（Dependability via Redundancy）

   • 案例：ECC内存（9芯片 vs 非ECC的8芯片，冗余芯片纠错）

5. 并行化（Parallelism）

   • 层级：
     • 指令级（ILP）：流水线、乱序执行
     • 数据级（DLP）：SIMD/向量处理器
     • 任务级（TLP）：多线程/多核

Representation and Computation of Data

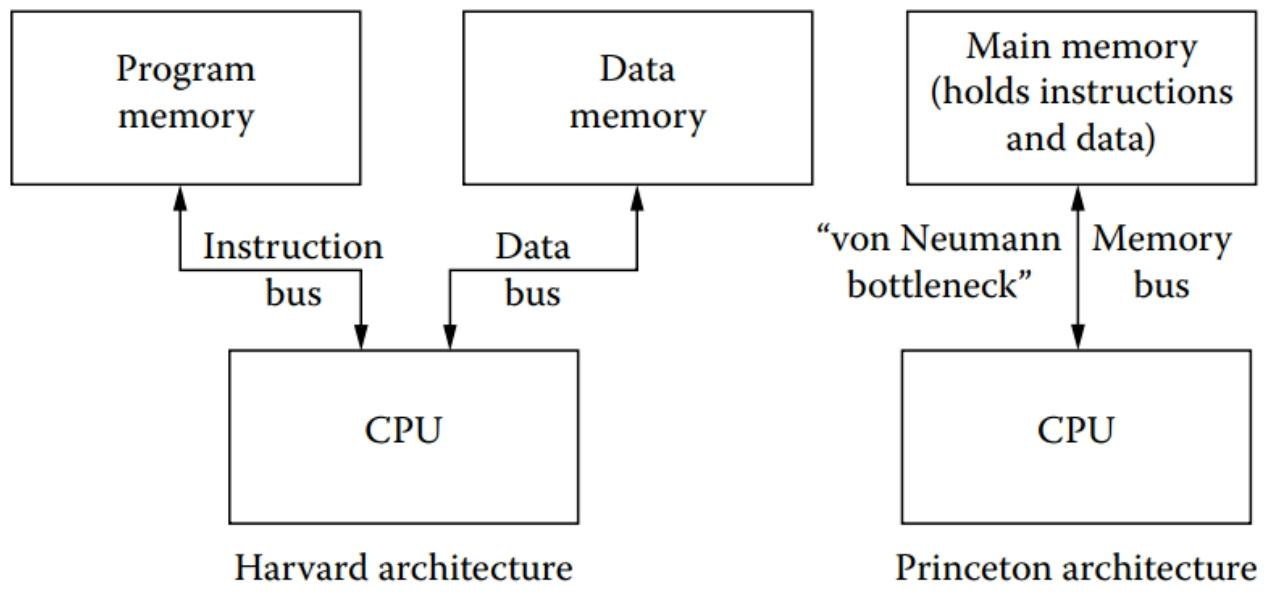

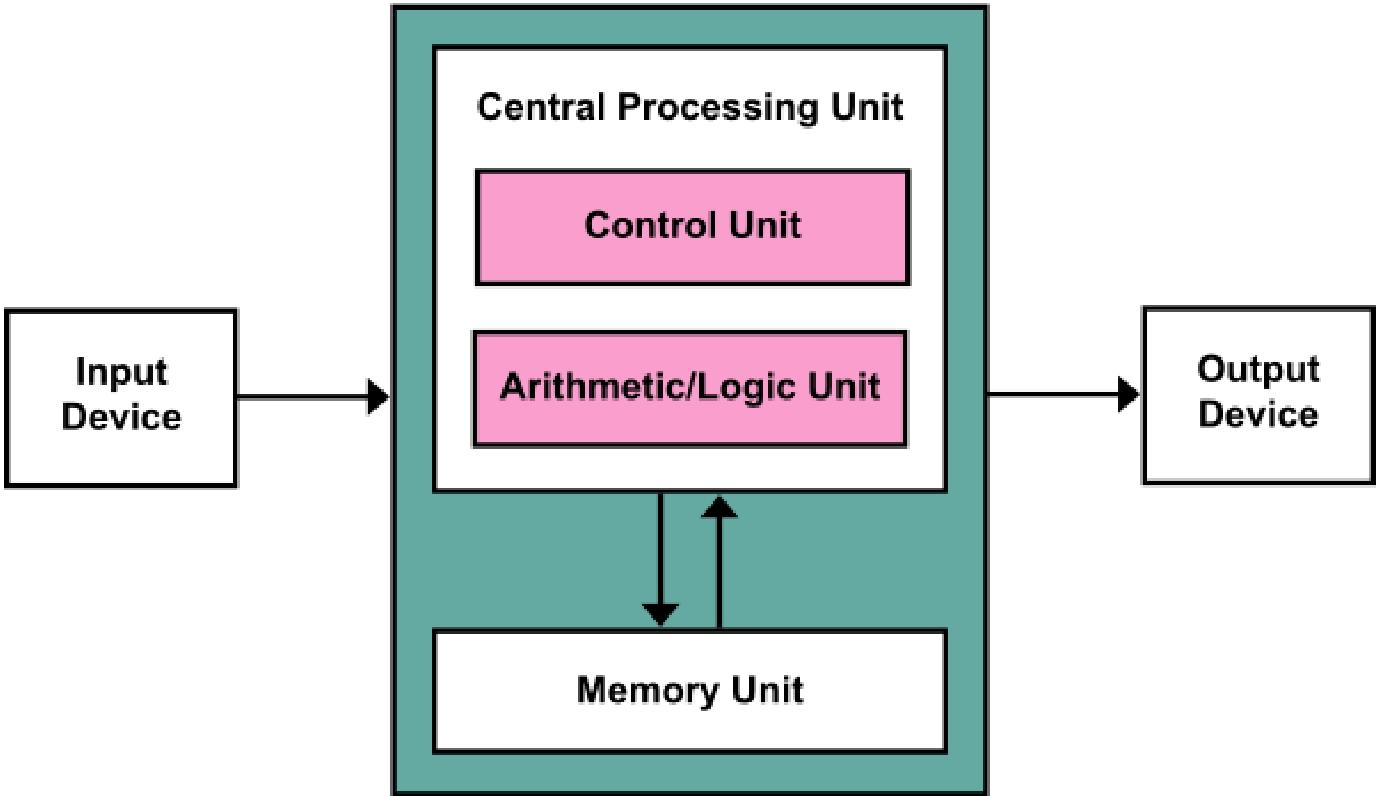

冯诺依曼架构和哈佛架构

• 冯诺依曼架构：存储程序，数据和指令共享同一存储器
• 哈佛架构：数据和指令分开存储，通常用于嵌入式系统

原码反码补码

• 原码：符号位+绝对值
• 反码（1-补码）：符号位不变，负数取反
• 补码（2-补码）：符号位不变，负数取反后加1
• unsigned extension：高位补0
• signed extension：高位补符号位
• 数据类型转换：int和unsigned运算转为unsigned

Ripple-Carry Adder

• 全加器：输入A、B、Cin，输出Sum和Cout
• Ripple-Carry Adder：多个全加器串联，计算A+B+C的和
• 延迟：每个全加器的延迟为1，n个全加器总延迟为n
• 溢出检测：对于n位补码加法器，若A和B符号位相同且与Sum符号位不同，则发生溢出

IEEE 754 浮点数

• 单精度：1位符号位，8位指数，23位尾数
• 双精度：1位符号位，11位指数，52位尾数

• 规格化：尾数的最高位为1，指数偏移量为127（单精度）或1023（双精度）公式

  • 公式：$\text{value} = (-1)^{\text{S}} \times (1 + \text{M}) \times 2^{\text{e} - 127}$

• 非规格化：指数为0，尾数不以1开头

  • 公式：$\text{value} = (-1)^{\text{S}} \times \text{M} \times 2^{-126}$
• 大端/小端序
  • 大端序：高位字节在前
  • 小端序：低位字节在前

浮点数加法

• 步骤：
  1. 对阶：调整指数，使两个数的尾数对齐（一般小阶数向大阶数对齐）
  2. 相加尾数：将对齐后的尾数相加
  3. 规格化结果：如果尾数溢出，调整指数并规格化
  4. 舍入：根据舍入规则处理最后的结果
• 举例：
  • 2.6125 × 101 = 26.125 = 11010.001 = 1.1010001000 × 2^4
  • 4.150390625 × 10−1 = .4150390625 = .0110101001 = 1.10101001 × 2^−2 = 0.0000011010101 × 2^4 （对阶，小阶往大阶对，小数点左移六位）
  • 1.1010001000
    +.0000011010101
    − − − − − − − − − − − − − − − − − − −−
    1.1010100010101 （尾数相加、规格化、舍入）
    = 1.1010100011 × 2^4 （检查，无溢出）
    = 11010.100011 × 2^0 = 26.546875 = 2.6546875 × 10^1

浮点误差

• 十进制数值位多于 7 位，浮点数表示的是近似值
• 不满足结合律

RISC-V

RISC & CSIC

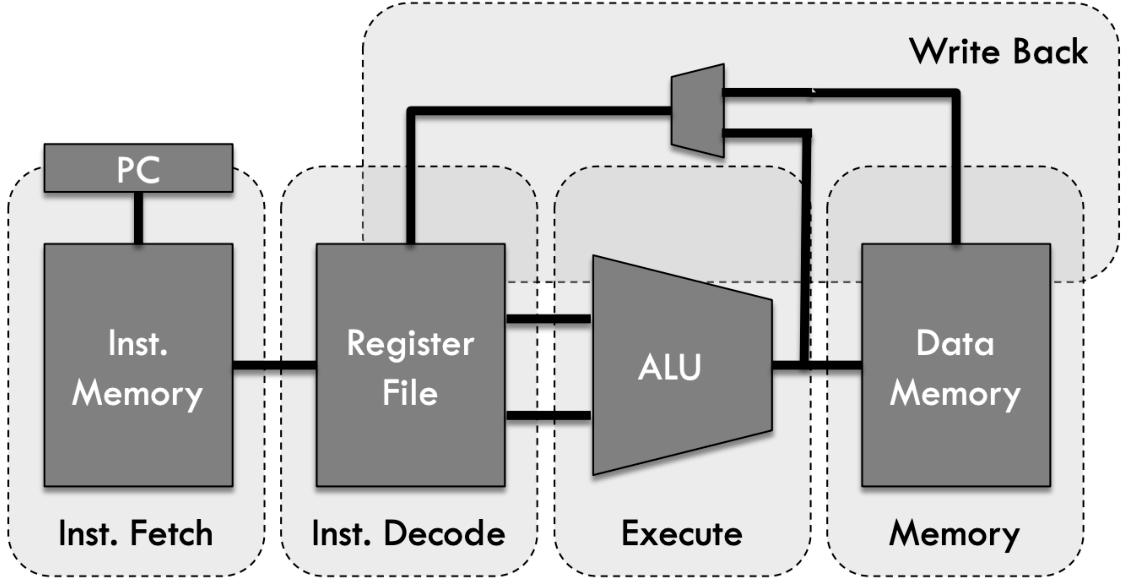

5-stage Pipeline

• 阶段：
  • IF（Instruction Fetch）：从指令存储器获取指令
  • ID（Instruction Decode）：解码指令，读取寄存器
  • EX（Execute）：执行算术逻辑运算或计算地址
  • MEM（Memory Access）：访问数据存储器
  • WB（Write Back）：将结果写回寄存器
• 流水线瓶颈： 受最长延时的阶段限制（决定时钟周期）

RV32I vs RV64I

• 指令长度均为32 bits
• 寄存器宽度和地址空间为32/64 bits
• 标准扩展
  • M（乘除法）
  • A（原子操作）
  • F（单精度浮点）
  • D（双精度浮点）
  • V （向量处理）

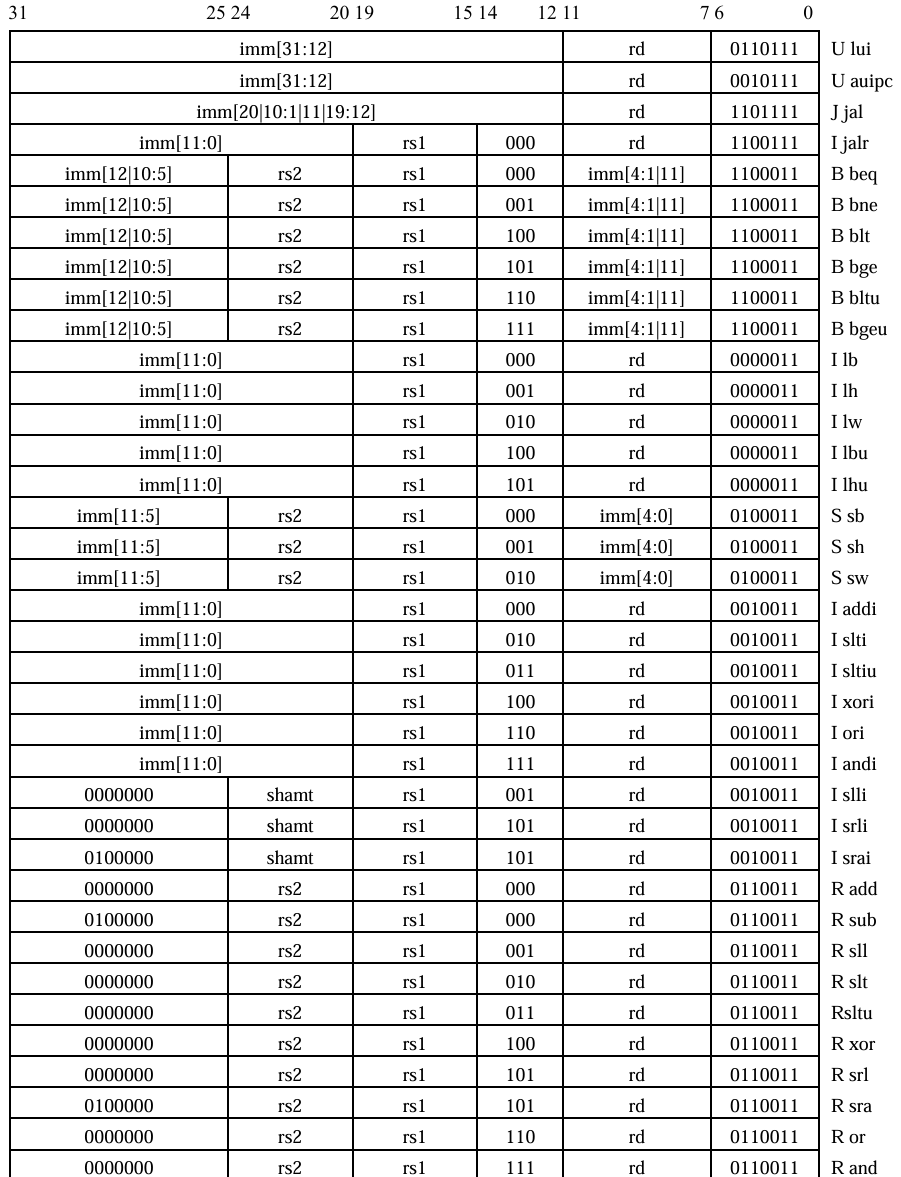

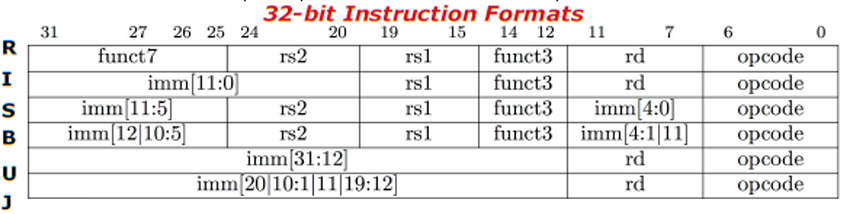

RISC-V 指令

• 大立即数加载

  • lui rd, imm：将 20 位立即数左移 12 位存入 rd
  • auipc rd, imm：PC + (imm << 12) 存入 rd（用于长跳转）

• 条件分支

• 移位操作

  • 左移：sll/slli（逻辑=算术）
  • 右移：srl（逻辑），sra（算术补符号位）

• 符号扩展策略

  • lb：字节加载后符号扩展
  • lbu：字节加载后零扩展

• 跳转

  • jal rd, offset：跳转到 offset 处，rd 存储返回地址 PC+4
  • jalr rd, rs1, offset：跳转到 rs1 + offset 处，rd 存储返回地址 PC+4
  • jal跳转距离有限，jalr可以跳转到任意地址，实现函数返回机制

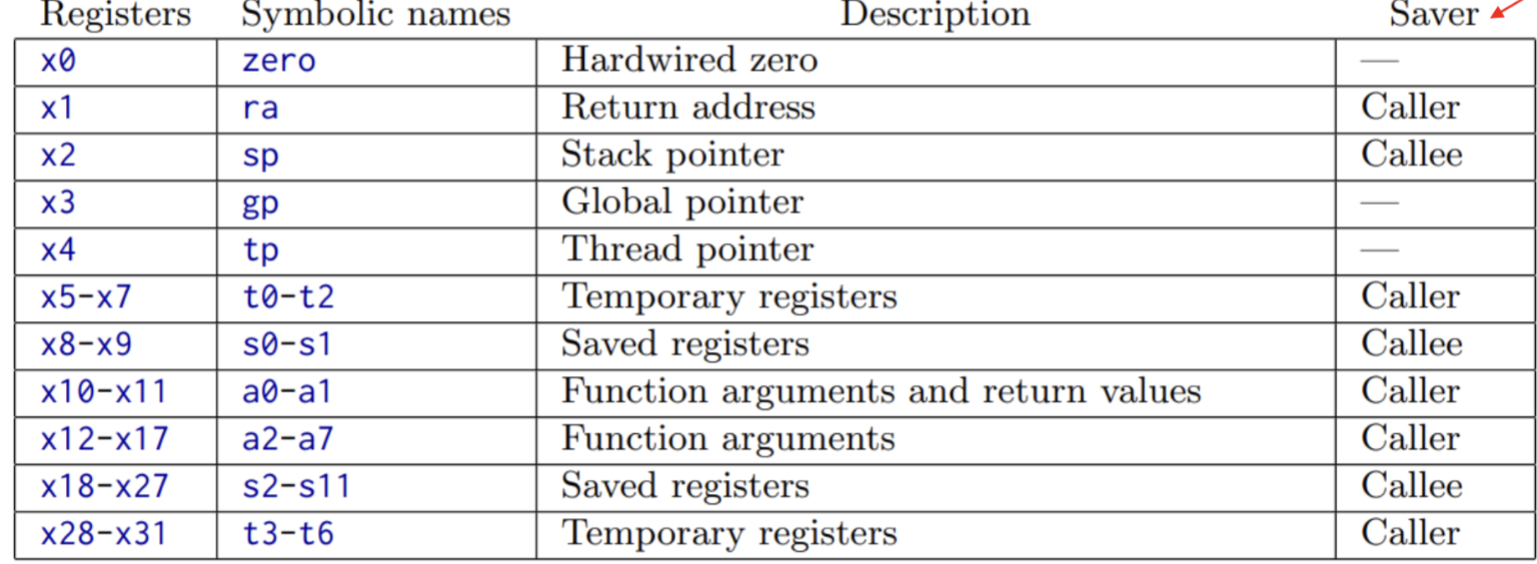

RSIC-V Conventions

ret: jalr x0, x1, 0（跳转到x1地址）

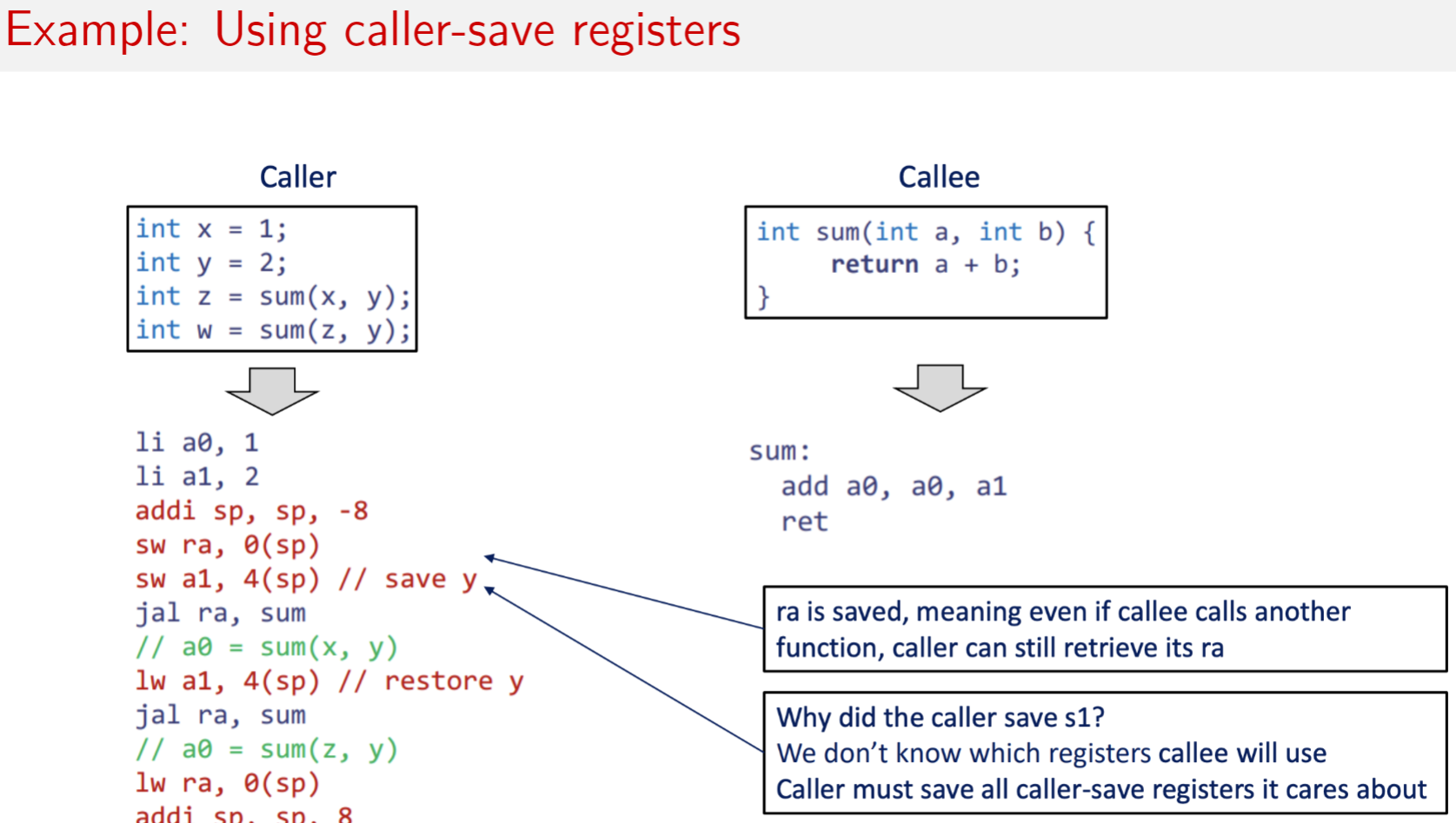

• 发生函数调用前，保存所有 caller 使用的 caller-save 的寄存器，function call 结束后恢复
• 函数调用时，当使用 callee-save 的寄存器时，先保存寄存器，后恢复

Processor

Need registers between stages to hold information produced in previous cycle

Hazard

1. 结构冒险
   • 资源冲突（e.g., 单端口存储器冲突）→ 分离指令/数据Cache
2. 数据冒险
   • 前递(Forwarding)：EX/MEM或MEM/WB结果直通ALU输入(EX部分)
     • 条件：EX/MEM.RegisterRd == ID/EX.RegisterRs
   • Load-Use冒险：必须插入1周期气泡（无法用前递解决，load在写回后才可使用）
3. 控制冒险
   • 分支预测：静态（默认不跳转）vs 动态（2位预测器+BTB）
   • 早判分支：ID阶段计算目标地址和条件 → 减少气泡

指令重排：解决Load-Use冒险，避免气泡

控制信号

处理器关键控制信号精要表

1. 冒险解决链
   MemRead → 检测load-use冒险 → PCWrite=0冻结流水 → Forward提供数据 → RegWrite写回

2. 分支控制流
   PCSrc=1时覆盖PC默认更新路径 → 需冲刷错误路径指令（清空IF/ID寄存器）

3. 数据前递

   • ForwardA：ALU操作数1前递选择
   • ForwardB：ALU操作数2前递选择

Branch Prediction

静态分支预测

• 默认不跳转：假设分支不成立
• 基于目标地址：假设分支总是跳转到固定地址

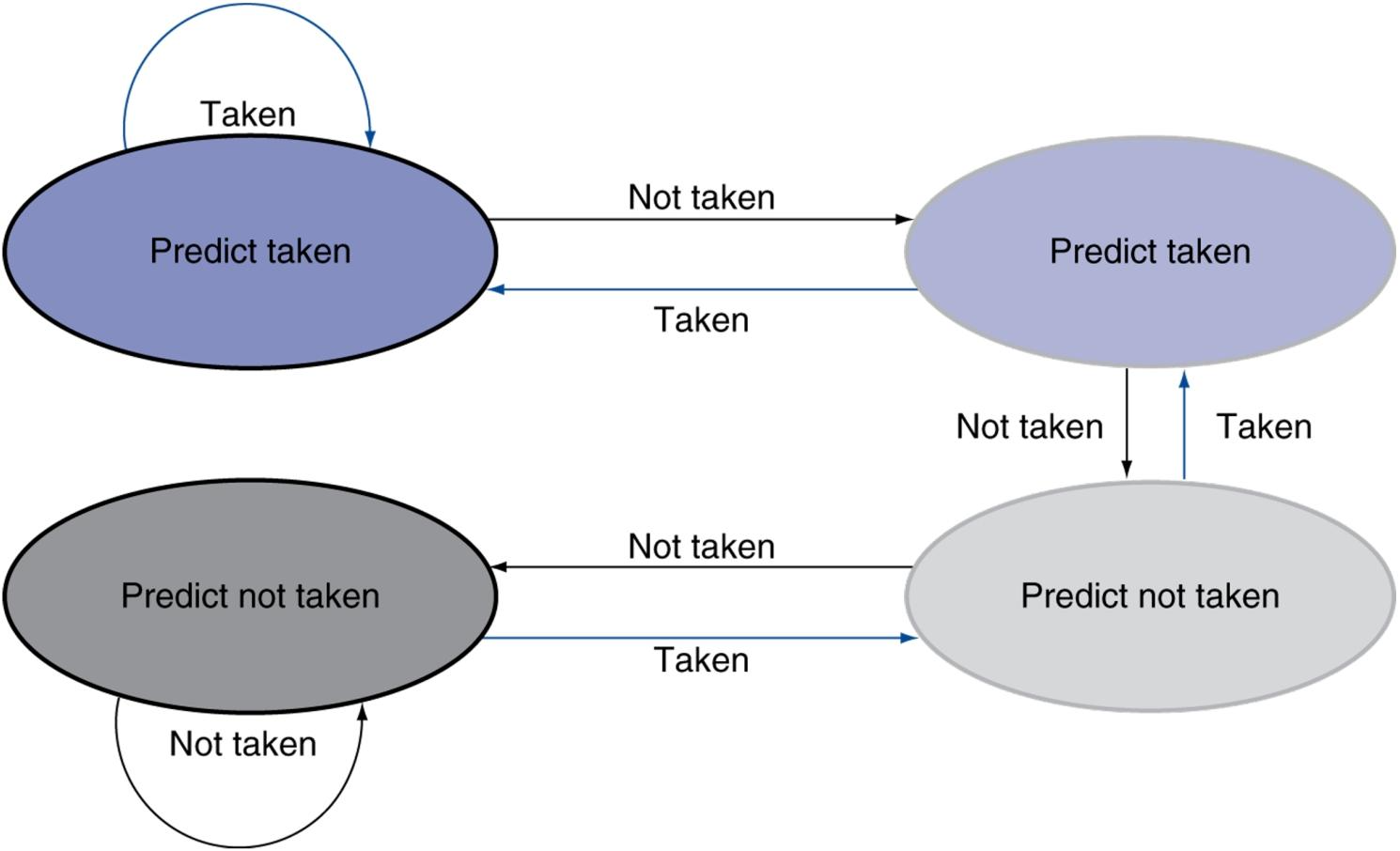

动态分支预测

• 两位饱和计数器：使用2位状态机预测分支
  • 00：强不跳转
  • 01：弱不跳转
  • 10：弱跳转
  • 11：强跳转
• 分支目标缓冲器（BTB）：存储分支指令的目标地址
• 分支历史表：记录最近分支的执行结果，更新预测状态

错误处理

• 分支预测错误：EX阶段检测
  • 清空IF/ID寄存器：如果预测错误，清空指令获取和解码阶段的寄存器
  • 更新PC：将PC设置为正确的目标地址
  • 重新获取指令：从正确的地址重新获取指令

处理器性能

• CPI（Cycles Per Instruction）：每条指令平均需要的时钟周期数 = 基础CPI（理想为1） + 冒险气泡数（数据冒险、分支预测错误）

Memory Hierarchy

磁盘访问时间

• 磁盘访问时间 = 寻道时间 + 旋转延迟 + 传输时间
• 旋转延时 = 平均旋转延迟 = 1/2 * (rpm / 60)

缓存（Cache）

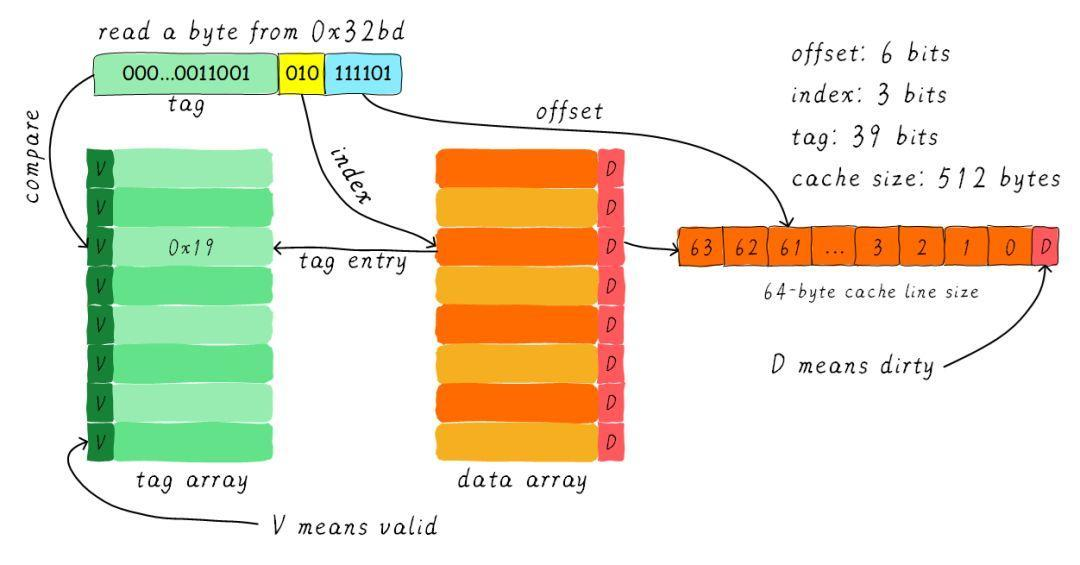

直接映射缓存 (Direct Mapped Cache)

• 唯一映射规则：内存块地址 mod 缓存块数 → 确定唯一缓存位置
  公式：缓存索引 = (块地址) % (缓存块数量)
• 地址结构：

  1	| 高位 Tag 位 | 中位 Index 位 | 低位 Offset 位 |

• 访问流程：
  1. 用Index定位缓存行
  2. 检查Valid位
  3. 比较Tag位
  4. 若匹配且有效 → 命中，用Offset读取数据

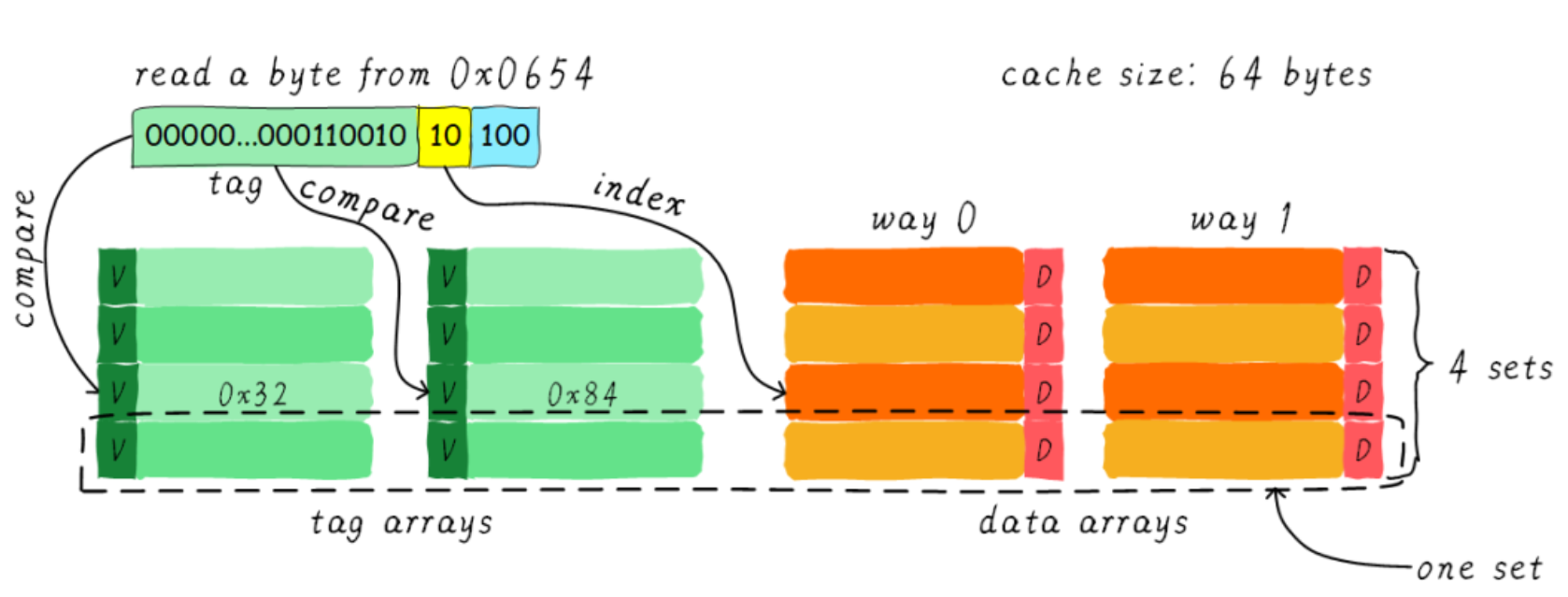

组相联缓存 (Set Associative Cache)

• 分组映射：
  • 缓存分为 S 个组（Set），每组包含 W 个路（Way）
  • 内存块映射到特定组，但可放入组内任意路
    公式：组索引 = (块地址) % (组数 S)
• 地址结构：

  1	| Tag 位 | Set Index 位 | Offset 位 |

• 访问流程：
  1. 用Set Index定位组
  2. 并行比较组内W个Tag
  3. 任一匹配且有效 → 命中
• 多路组相联

替换策略（组满时）

• LRU (Least Recently Used)：
  记录访问时间戳，替换最久未使用的块（硬件成本高）
• 随机替换：
  随机选择一路替换（简单，性能接近LRU）

全相联缓存 (Fully Associative Cache)

• 自由映射：内存块可放入任意缓存位置
• 地址结构：

  1	| 高位 Tag 位 | 低位 Offset 位 | // 无Index位

• 访问流程：
  1. 并行比较所有缓存块的Tag
  2. 任一匹配且有效 → 命中

替换策略

• LRU：必须实现（否则性能严重下降）
• 硬件代价：
  记录所有块的访问顺序，成本极高（如64KB缓存需1024个比较器）

写策略

• 写命中
  • 写直达 (Write-Through)：同时更新缓存和内存（一致性高，速度慢）。
  • 写回 (Write-Back)：仅更新缓存，置换时写回内存（标记Dirty位）。
• 写缺失
  • 写分配 (Write-Allocate)：加载缺失块到缓存再修改。
  • 写绕过 (Write-Around)：直接写内存，不加载缓存。

虚拟内存 (Virtual Memory)

• 分页 (Paging)：虚拟地址 → 物理地址（页大小通常4KB）。
• 页表 (Page Table)：
  • 存储虚拟页号到物理页帧/磁盘地址的映射。
  • 页表项 (PTE) 包含 Valid、Dirty、Reference 位。
• 缺页处理 (Page Fault)：
  页不在内存时，从磁盘加载（耗时百万周期），由OS处理。

TLB (快表)

• 缓存常用PTE，加速地址转换。
• TLB缺失处理：
  • 硬件加载PTE（简单页表）或软件异常处理（复杂页表）。

替换与写策略

• LRU替换：利用Reference位跟踪使用情况。
• 写回策略：Dirty页置换时写回磁盘。

并行处理器

1. 向量处理器（Vector Processors）

   • 核心思想：单指令操作向量寄存器（一组数据）。
   • 优势：
     • 减少指令带宽（1条指令完成N次操作）。
     • 连续内存访问模式，优化预取和带宽利用。
   • RISC-V Vector Extension (RVV)：
     • 32个向量寄存器（每寄存器64元素），支持 vadd.vv（向量加）、fmul.d.vs（标量乘向量）等指令。
   • 关键优化：
     • 链式执行（Chaining）：元素级流水线转发，解决RAW hazard。
     • 多通道（Multi-lane）：并行处理多个元素，提升吞吐量。
     • 掩码执行（Masking）：条件执行（如 fcmp.neq.v + fsub.v 实现条件减法）。

2. SIMD扩展（如Intel AVX）

   • CPU内集成宽寄存器（如512位AVX，支持16个单精度浮点并行计算）。
   • 适用场景：密集计算（图像处理、科学计算）。

GPU

1. 核心架构（以NVIDIA Fermi为例）

   • Streaming Multiprocessor (SM)：
     • 32个CUDA核心（每核心支持浮点/整数运算）。
     • 16个加载/存储单元 + 4个特殊函数单元（sin/exp等）。
     • 32K寄存器文件 + 64KB共享内存/L1缓存。
   • SIMT执行模型：
     • 线程以32线程的 Warp 为单位调度。
     • 硬件多线程切换隐藏内存延迟。

2. CPU vs GPU设计哲学

   | 组件 | CPU | GPU |
   |————————|————————————|———————————-|
   | 核心目标 | 低延迟、复杂控制流 | 高吞吐、数据并行 |
   | 缓存 | 大容量多级缓存 | 小缓存，依赖高带宽显存|
   | 晶体管分配 | 控制逻辑、分支预测 | 浮点单元、多线程上下文|
   | 适用场景 | 串行代码、任务调度 | 并行计算（AI/HPC） |

Domain Specific Architectures

通用架构的低效性（Turing Tariff）

• 问题：通用处理器（CPU/GPU）执行特定任务时效率低下，存在性能与能耗开销。
  • 原因：指令获取、解码、分支预测等控制开销消耗大量能量（占90%-99.9%）。
  • 数据对比：
    • 32位整数加法（28nm工艺）：ASIC仅需68fJ，ARM A15 CPU需250pJ（约4000倍能耗）。
• 解决方案：
  • 硬件中心：DSA（领域特定架构）针对特定领域优化。
  • 软件中心：领域特定语言（DSL）如TensorFlow/PyTorch，显式表达算子结构。
  • 混合方法：DSA + DSL组合（如TPU + TensorFlow）。

DSA加速来源

• 四大优化技术：
  1. 数据专用化
     • 定制数据类型（如4位压缩权重），减少内存占用（例：EIE加速器内存占用降30倍）。
  2. 并行性
     • 大规模并行单元（如TPU的脉动阵列），需避免内存瓶颈。
  3. 本地优化内存
     • 小容量SRAM替代DRAM：SRAM读能耗5pJ/bit，DRAM读能耗640pJ/bit（差128倍）。
     • 数据压缩提升有效带宽（例：NVDLA权重稀疏化使片上内存容量提升3-10倍）。
  4. 减少开销
     • 消除指令获取/解码、分支预测等控制开销。
     • 低精度计算（如8位整型替代32位浮点）。

DSA在AI加速中的应用

• 核心算子：矩阵乘法（GEMM）和卷积（Conv）占DNN计算90%以上（如AlexNet）。
• 内存瓶颈优化：
  • 数据复用：
    • 卷积复用（滑动窗口）、特征图复用（批处理）、滤波器复用。

RISC-V生态中的DSA

• 定制流程：
  1. 扩展指令集：添加RoCC（Rocket Chip协处理器）自定义指令。
  2. 集成加速器：通过解耦接口（Ready-Valid协议）连接RISC-V核心。
  3. 开发工具：使用Chipyard平台生成RTL，支持FPGA仿真与ASIC流片。
• RoCC机制：
  • 指令格式：继承RISC-V R-type，通过xd/xs1/xs2标志控制数据传递。
  • 通信接口：
    • 命令接口：发送指令+rs1/rs2数据至加速器。
    • 响应接口：加速器写回结果至rd寄存器。
  • 优势：支持DMA直接内存访问，避免缓存一致性瓶颈。

CAAQA选读

计算机的实现包括两个方面：组成和硬件

1.9 计算机设计的量化原理

1.9.1 充分利用并行

• 系统级并行：使用多个处理器/存储设备
• 处理器级并行： 使用多核处理器/指令并行（流水线化、超标量）
• 数字设计级并行：使用多路复用器、加法器等并行电路

1.9.2 局部性原理

程序常常重用最近用过的数据和指令

• 时间局部性
• 空间局部性

1.9.4 Amdahl’s Law

• 计算机系统的性能提升受限于最慢的部分
• 性能提升 = $\frac{1}{(1 - p) + \frac{p}{s}}$
  • p: 被加速的部分
  • s: 加速比

1.9.5 处理器性能公式

• CPU时间 = CPU时钟周期数 * 时钟周期时间
• CPI（每条指令时钟周期数） = CPU时钟周期数 / 指令数
• 处理器性能 = 时钟频率 每时钟周期指令数 (CPI) 指令数

2.4 虚拟存储器

将物理存储器分成块，分给不同进程
